Автоматическая паяльная машина
Вы здесь: Дома / Автоматическая паяльная машина

Автоматическая паяльная машина с 4-осевой одинарной головкой, одна Y, вращение на 360 градусов

Решение для автоматических винтовых станков координатного типа

Принцип работы:

Автоматическая винтовая блокировка с одной отверткой и двойной платформой в основном состоит из винтовой автоматической конвейерной системы, платформы перемещения по осям X-Y-Z, системы управления и системы блокировки. За счет продувки подачи и перемещения по координатной оси XYZ реализуется точное позиционирование заготовки. Действие блокировки выполняется за один раз без ручного вмешательства.

Автоматическая винтовая блокировка с одной отверткой и двойной платформой в основном состоит из винтовой автоматической конвейерной системы, платформы перемещения по осям X-Y-Z, системы управления и системы блокировки. Эффективность работы намного выше, чем при традиционной ручной работе, широко используемой в цифровой, электронной, мелкой бытовой технике, выключателях питания, лампах, светодиодах и игрушках. Высокая эффективность, универсальность / гибкость.

Инструкции по выбору продукта:

1. При использовании различных типов винтов общая длина винта должна быть больше, чем в 1,3 раза диаметра гайки.
2. Диапазон винта: m1-m6.
3. Головка или узор винта: слово, крест, треугольник, цветение сливы, шестигранник, головка H и так далее.
4. Обработка поверхности винта: электрический никель, черный горшок, цветное цинкование, белое цинкование, меднение.
5. Материал винта: железо, медь, нержавеющая сталь и т. Д.
6. Винтовые изделия из материалов: пластика, железа, алюминия и др.
7. Общая длина винтов не должна превышать 40 мм.
8. Подходит для цифровых, электронных, небольших приборов, выключателей питания, ламп, светодиодов, игрушек и других продуктов.

Технические характеристики:

Модель Автоматическая паяльная машина TD101
Размер (Д * Ш * В) (мм) 815 * 600 * 880 мм
Вес (кг) 65
Рабочий диапазон (X * Y * Z) (мм) 380 * 380 * 80 мм
Топоры 4 оси (X, Y, Z, R)
Система контроля Контроллер движения или ПЛК + обучающий кулон
Режим вождения Прецизионный шаговый двигатель + зубчатый ремень
Скорость движения X, Y 600-800 мм / с, Z 400 мм / с,
Припой провод Φ0,4 ~ 1,2 мм
Контроль кормления Прецизионный шаговый двигатель
Скорость подачи 1-50 мм / с
Разрешение кормления 0,1 мм
Повторяющаяся точность +/- 0,02 мм
Мощность нагрева 150 Вт
Источник питания 220 В переменного тока, 50 Гц (опционально)
Диапазон регулирования температуры 0-550 ° С
Точность контроля температуры +/- 1С °
Требование к давлению воздуха От 0,4 до 0,6 МПа (от 4 до 6 кг / см2) в виде сухого воздуха
Панель управления Учить кулон
Внешний интерфейс USB + RS232
Метод пайки Точечная пайка / перетягивающая пайка
Чистка утюга Очистка воздуха
Рабочая температура 5-40С °
Рабочая влажность 20-90% относительной влажности

Преимущества автоматической паяльной машины

1. Печная труба изготовлена ​​из импортного производства титановых пластин военного уровня (титан широко используется в авиации, авиакосмической, химической, биологической и т. Д.), Включая титан выше 99,56%. В долгосрочной перспективе высокая температура 400 градусов, устойчивость к коррозии, борьба с кислотой, а не с оловом, и все они имеют отчет об аутентификации SGS, это лучший выбор для домашней работы без свинца.


2. Технология автонастройки PID термостата, выход твердотельных реле, температурная погрешность ± 2 градуса, с функцией температурной компенсации, обеспечивают одинаковую температуру и фактическую температуру.


3. керамический нагреватель и термопара - это импортные компоненты производства, высокая эффективность WaiReShi, длительный срок службы, экономия электроэнергии.


4. автоматическая функция включения / выключения, экономия времени расплавленного олова.


5. Настольный оловянный горшок с металлической пластиной толщиной 1,5 мм, прочная, рисовая белая краска для распыления поверхности.


6. большая сварочная поверхность, применяется к печатной плате электронной компании.

Функции

Паяльный робот состоит из обучающей подвески и хоста паяльной машины, который состоит из паяльного устройства.

блок управления, устройство подачи припоя и блок утюга.

1. Вы можете легко установить предварительный нагрев, время нагрева и другие условия пайки с помощью обучающей подвески.
2. Настольный тип может быть размещен на производственной линии.

3. Многоосная конструкция из высокопрочного алюминиевого сплава обеспечивает надежность и точность.

4. Автоматическая подача припоя.
5. Гибкость: стандартные универсальные приспособления подходят для широкого спектра производственных требований.

6. Более удобный сенсорный экран или обучающая подвесная система, простая в эксплуатации.

Технические параметры и функции ручного тестирования могут быть изменены непосредственно техническим специалистом.

7. Машина имеет функции точечной пайки, перетягивающей пайки, автоматической очистки, сдвига и т. Д. Она имеет такие функции, как коррекция положения, пакетная модификация, копирование массива, перевод графики, масштабирование графики, автоматическое позиционирование и так далее.

8. Помимо ввода координат и обучения, машина также поддерживает импорт компьютерной графики. Графика на компьютере может быть преобразована в файлы PLT или файлы кода G, а затем преобразована контроллером в файл процесса пайки для обработки.

9. Каждый файл обработки может хранить 100 000 точек обработки, а пространство для хранения файла хоста составляет 256 МБ. Система также поддерживает функции чтения и записи U-диска, вы можете напрямую читать и записывать файлы обработки U-диска. Обучающий кулон может хранить файлы процесса сварки, файлы конфигурации системы, а несколько устройств могут использовать обучающие кулоны для копирования файлов процесса сварки или файлов конфигурации системы друг другу (он также может использовать копирование на U-диск).

10. Система дымоочистки (опция).

11. Паяльная машина может работать без обучающего подвесного кабеля.

12. ODM или OEM в порядке.

Стандарт установки:

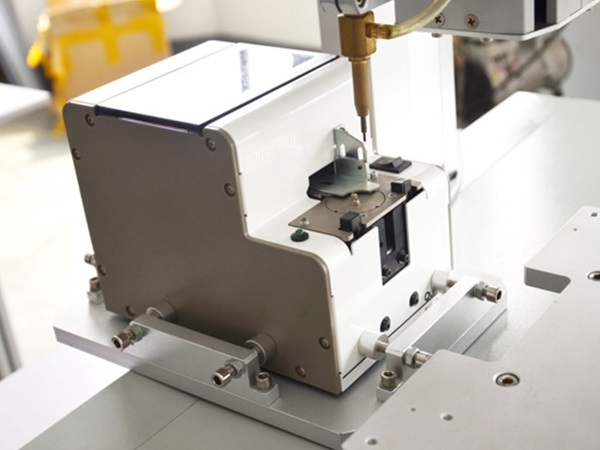

Система кормления:независимо исследованная и разработанная система подачи, использующая метод подачи с обдувом воздухом (с учетом отношения диаметра гайки к общей длине шнека), использование турбинной подачи, автоматической сортировки и размещения, просеивания аномальных шнеков и автоматической подачи воздуха. не являются общими (допуск винта менее ± 0,2 мм) из-за разного диаметра крышки и зуба винтов.

Ведущий рельс:Направляющая и ведущая рейка Тайвань HIWIN (точность ± 0,02 мм), двухпозиционное движение по оси Y приводится в действие двигателем подачи с обратной связью, модуль движения представляет собой модуль ведущей направляющей линейной направляющей.

Инструкции по управлению:Основная машина использует управление ПЛК omron, человеко-машинный интерфейс Taiwan Weinview.PLC может управлять программированием, может быть запрограммирован непосредственно в человеко-машинном интерфейсе, ПЛК может хранить значение координат 40 заготовок (каждая точка заготовки менее 50).

Пункты осмотра:проверка скользящего зуба винта, проверка блокировки на утечку винта, плохой замок (сигнал тревоги)

Отвертка:Тайваньская электрическая партия скорости KILEWS (опционально)

Инструкции по выбору продукта:

1. При использовании различных типов винтов общая длина винта должна быть больше, чем в 1,3 раза диаметра гайки.

2. Диапазон винта: m1-m6.

3. Головка или узор винта: слово, крест, треугольник, цветение сливы, шестигранник, головка H и так далее.

4. Обработка поверхности винта: электрический никель, черный горшок, цветное цинкование, белое цинкование, меднение.

5. Материал винта: железо, медь, нержавеющая сталь и т. Д.

6. Винтовые изделия из материалов: пластика, железа, алюминия и др.

7. Общая длина винтов не должна превышать 40 мм.

8. Подходит для цифровых, электронных, небольших приборов, выключателей питания, ламп, светодиодов, игрушек и других продуктов.
